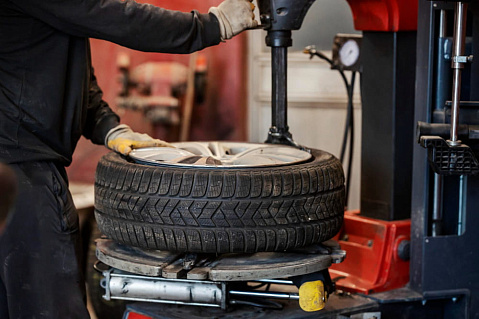

Шиномонтажный стенд: что это, виды и устройство

Шиномонтажный стенд одно из основных видов оборудования для автосервиса, шиномонтажной мастерской, СТО и гаражного поста, где регулярно выполняют замену, монтаж и демонтаж шин. Без такого станка сложно быстро и аккуратно снять покрышку с диска, установить новую резину, подготовить колесо к балансировке и дальнейшей эксплуатации.

Современный шиномонтажный станок помогает механизировать трудоемкие операции, которые вручную занимают больше времени и требуют значительных физических усилий.

Это особенно важно в сезонную нагрузку, когда поток клиентов резко увеличивается, а скорость обслуживания напрямую влияет на выручку мастерской.

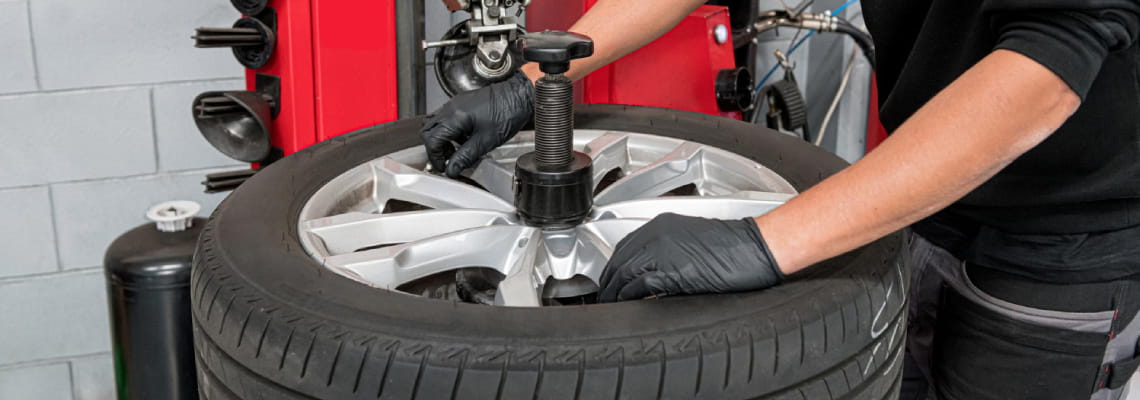

Что такое и зачем нужен шиномонтажный стенд

Шиномонтажный стенд — это специализированное оборудование для снятия шины с колесного диска и последующей установки новой или отремонтированной покрышки.

Станок фиксирует колесо, вращает его на рабочем столе и помогает отделить борт шины от обода без повреждения диска.

Такое оборудование используют для обслуживания:

1. легковых автомобилей;
2. внедорожников и кроссоверов;
3. легкого коммерческого транспорта;
4. грузовых автомобилей;
5. автобусов.

Принцип работы шиномонтажного станка

Принцип работы шиномонтажного станка основан на фиксации колеса, отрыве борта шины от диска и вращении колеса вокруг монтажной головки. В зависимости от модели часть операций выполняется вручную, с помощью пневматики или автоматически.

В общем виде процесс выглядит так:

1. колесо очищают и снимают старый балансировочный груз;
2. из шины выпускают воздух;
3. отжимным механизмом отделяют борт покрышки от диска;
4. колесо фиксируют на поворотном столе зажимными кулачками;
5. монтажную головку подводят к краю диска;
6. при вращении стола борт шины постепенно выводится наружу.

Основные характеристики шиномонтажных станков

Перед покупкой важно смотреть не только на цену, но и на технические параметры. От них зависит, с какими колесами сможет работать оборудование, насколько быстро будет выполняться монтаж и выдержит ли станок реальную нагрузку сервиса.

Диаметр колес

Одна из главных характеристик допустимый диаметр обслуживаемых дисков. Для легковых автомобилей обычно выбирают шиномонтажные станки, рассчитанные на распространенные размеры колес. Для внедорожников, микроавтобусов и коммерческого транспорта нужен больший диапазон захвата.

Максимальная ширина шины

Ширина шины влияет на удобство фиксации и демонтажа. Узкие колеса обслуживать проще, а широкие низкопрофильные шины требуют большей точности, хорошего прижима и часто дополнительного устройства — «третьей руки».

Давление воздуха

Большинство профессиональных стендов используют пневматическую систему. Сжатый воздух нужен для работы отжимного цилиндра, зажимных кулачков, пневмоприводов и дополнительных опций. Поэтому станок подключают к компрессору или стационарной пневмосети.

Мощность и напряжение

Шиномонтажный станок может подключаться к сети 220 или 380 В. Для небольших мастерских и гаражей часто выбирают модели на 220 В. Для профессионального сервиса с высокой нагрузкой и тяжелыми колесами могут потребоваться более мощные станки с подключением к трехфазной сети.

Устройство шиномонтажного стенда

Конструкция шиномонтажного стенда может отличаться в зависимости от класса и производителя, но базовые элементы у большинства моделей похожи. Именно они обеспечивают фиксацию колеса, вращение, демонтаж и монтаж шины.

Поворотный стол

Поворотный стол рабочая площадка, на которой фиксируется колесо. Он вращается в обе стороны и позволяет монтажной головке постепенно снимать или устанавливать борт покрышки.

Зажимные кулачки

Зажимные кулачки удерживают диск на рабочем столе. Они могут фиксировать колесо за внутреннюю или внешнюю часть обода. Диапазон раскрытия кулачков определяет, с какими размерами дисков сможет работать станок.

Монтажная головка

Монтажная головка элемент, который направляет борт шины при снятии и установке. Она располагается рядом с краем диска и работает вместе с вращением поворотного стола. От формы и настройки головки зависит качество шиномонтажа. Если расстояние до диска выставлено неправильно, можно повредить обод или покрышку.

Отжимной механизм борта

Перед снятием шины нужно отделить ее борт от посадочного места на диске. Для этого используется отжимная лопатка или специальный механизм, который прижимает боковину покрышки и срывает ее с обода.

Пневматическая система

Пневматика отвечает за работу зажимов, отжимного цилиндра, автоматической колонны, «третьей руки» и других механизмов. В систему входят цилиндры, клапаны, шланги, фитинги, распределители и регуляторы.

Педальное управление

Педали позволяют мастеру управлять основными действиями, не отвлекая руки от колеса. Обычно с их помощью включают вращение стола, зажим и разжим кулачков, работу отжимного механизма, а на автоматических моделях — движение колонны.

Основные виды шиномонтажных стендов

Шиномонтажные стенды различаются по уровню автоматизации, назначению и типу обслуживаемого транспорта. Выбор зависит от формата мастерской, бюджета, площади помещения и ожидаемой нагрузки.

Ручные стенды

Ручной шиномонтажный стенд самое простое решение. Он не рассчитан на большой поток и больше подходит для гаражного применения, выездных условий или редкого обслуживания.

Преимущества ручных моделей:

1. низкая стоимость;
2. простая конструкция;
3. отсутствие сложной электрики и пневматики;
4. компактность;
5. возможность использовать для базовых операций.

Полуавтоматические

Полуавтоматический шиномонтажный станок популярное решение для небольших и средних мастерских. В такой конструкции часть операций выполняется механизированно, но некоторые действия мастер делает вручную. Например, колонна может отводиться в сторону без пневматического привода.

Полуавтоматические стенды выбирают, если нужен баланс между ценой, надежностью и производительностью. Они подходят для шиномонтажа легковых автомобилей при умеренной загрузке.

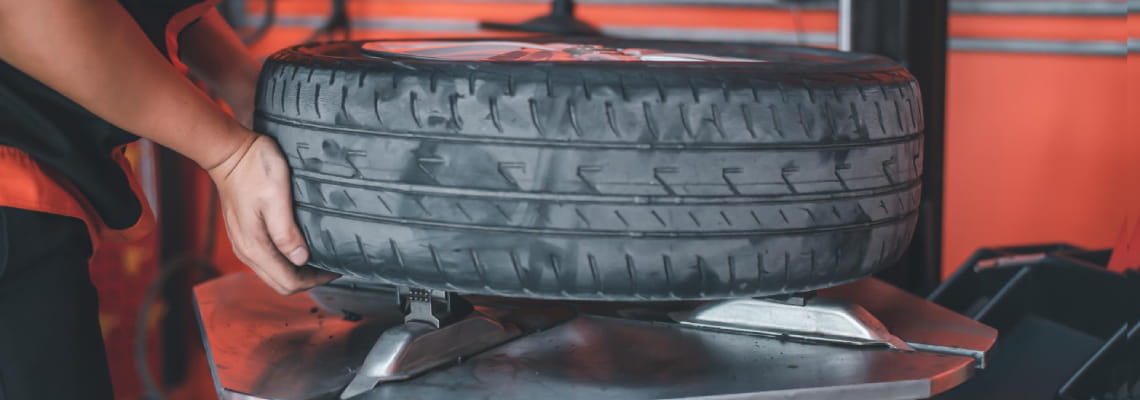

Автоматические

Автоматический шиномонтажный стенд удобнее при большом потоке машин. В нем многие действия выполняются быстрее: колонна откидывается с помощью пневмопривода, монтажная головка легче подводится к диску, а настройки для колес одного автомобиля можно повторять без лишних операций.

Автоматические модели дороже, но они экономят время мастера, снижают физическую нагрузку и повышают пропускную способность поста.

Станки с «третьей рукой»

«Третья рука» — дополнительное пневматическое устройство, которое помогает прижимать борт шины и удерживать его в нужном положении. Такая опция особенно полезна при работе с низкопрофильными, жесткими и RunFlat-шинами.

Станок с «третьей рукой» нужен мастерским, которые обслуживают современные автомобили с большими дисками и жесткими боковинами. Без такого устройства монтаж может занимать больше времени и повышать риск повреждения покрышки.

Грузовые шиномонтажные стенды

Грузовые шиномонтажные станки предназначены для колес грузовиков, автобусов, спецтехники и сельхозмашин. Они отличаются увеличенной мощностью, усиленной конструкцией, другим способом фиксации и возможностью работы с тяжелыми колесами.

Такое оборудование занимает больше места и стоит дороже легковых моделей, но без него невозможно организовать полноценный грузовой шиномонтаж.

Чем отличаются автоматические и полуавтоматические станки

Главное отличие это степень участия мастера. В полуавтоматическом станке часть движений выполняется вручную. В автоматическом оборудовании колонна и отдельные узлы управляются пневматикой, поэтому работа идет быстрее.

Полуавтоматический станок подходит, если:

1. мастерская только запускается;
2. поток клиентов небольшой или средний;
3. бюджет ограничен;
4. обслуживаются в основном стандартные колеса легковых автомобилей;
5. нет необходимости в максимальной скорости.

Автоматический станок лучше выбрать, если:

1. шиномонтаж работает ежедневно;
2. важна высокая пропускная способность;
3. нужно обслуживать много автомобилей в сезон;
4. мастерская работает с современными дисками и низкопрофильными шинами;
5. требуется снизить нагрузку на персонал.

Как выбрать шиномонтажный стенд

Выбор начинается не с цены, а с задач. Нужно заранее понять, какие автомобили будет обслуживать мастерская, сколько колес проходит через пост в день и какие услуги планируется оказывать.

При подборе стоит учитывать:

1. тип транспорта: легковые авто, внедорожники, коммерческий транспорт, грузовики;
2. максимальный диаметр и ширину колес;
3. уровень загрузки поста;
4. наличие трехфазной сети 380 В;
5. мощность компрессора.

Для небольшой мастерской можно рассмотреть полуавтоматический стенд. Для загруженного шиномонтажа лучше подойдет автоматическая модель. Если планируется работа с низкопрофильными шинами, стоит сразу выбирать оборудование с дополнительным прижимным устройством.

Что нужно дополнительно к шиномонтажному стенду

Шиномонтажный стенд выполняет монтаж и демонтаж шин, но полноценный пост требует дополнительного оснащения. Без него мастерская не сможет быстро и качественно завершать обслуживание колес.

Балансировочный станок

После установки шины колесо нужно отбалансировать. Балансировочный станок определяет дисбаланс и показывает, где установить грузики. Без этой операции возможны вибрации, ускоренный износ шин, нагрузка на подвеску и дискомфорт при движении.

Лучше подбирать шиномонтажный и балансировочный станок как единый комплект, чтобы оба устройства соответствовали одному диапазону колес.

Компрессор

Компрессор нужен для работы пневматической системы стенда, накачки шин, продувки и подключения пневмоинструмента. Его производительность должна соответствовать нагрузке мастерской.

Если компрессор слабый, работа будет замедляться: давление падает, пневмоцилиндры срабатывают нестабильно, а накачка колес занимает больше времени.

Инструменты и расходники

Для стабильной работы поста нужны дополнительные инструменты и материалы:

1. монтажные лопатки;
2. паста для шиномонтажа;
3. защитные накладки для дисков;
4. балансировочные грузики;
5. вентили и ниппели.

Также важно организовать рабочее место: предусмотреть освещение, место для колес, зону ожидания клиента и удобное расположение оборудования. Чем лучше продуман пост, тем меньше лишних движений делает мастер.

Заключение

Шиномонтажный стенд — основа профессионального поста для работы с колесами. Он позволяет быстро и аккуратно выполнять демонтаж и монтаж шин, снижает физическую нагрузку на мастера, повышает скорость обслуживания и помогает обеспечить стабильное качество работ.

Для редкого применения может быть достаточно простого ручного или полуавтоматического решения. Для мастерской с постоянным потоком лучше выбирать автоматический шиномонтажный станок, а при работе с низкопрофильными и жесткими шинами: модель с «третьей рукой» и взрывной накачкой.
